Zuverlässige Technologie und standardisierte Schnittstellen für raue Umgebungen: Unsere bewährten thermischen Massedurchflussmesser und Massedurchflussregler (MFC) für Gase red-y smart series sind auch als IP67 / NEMA 6 Version verfügbar.
Mit IP67 / NEMA 6 Zertifizierung
Die Durchflussmesser und Durchflussegler überzeugen durch hohe Genauigkeit und einen grossen Dynamikbereich. 2 Ausführungsvarianten ‹Standard› und ‹Hi-Performance›:
Genauigkeit bis zu ± 0.3% vom Endwert + ± 0.5% vom Messwert
Dynamik 1 : 100 (erweiterte Dynamik auf Anfrage)
Die thermischen Massedurchflussmesser und Massedurchflussregler der red-y smart series arbeiten mit moderner MEMS-Technologie und verfügen standardmässig über eine digitale (Modbus RTU) und analoge Schnittstelle
Profibus, Profinet RT und EtherCAT Schnittstellen sind optional erhältlich.
Effizientes Gerätemanagement mit der kostenlosen Software get red-y:
Optionale Module Software get red-y:
Die Durchflussmess- und Regelinstrumente bieten IP67 / NEMA 6 Schutz gegen das Eindringen von Verschmutzung und Feuchtigkeit
red-y industrial Geräte verfügen über eine ATEX Zertifizierung (Kategorie 3 / Zone 2 & 22)
Für die Massemesser und Masseregler red-y industrial series sind verschiedene Anschlussarten verfügbar: PG-Kabelverschraubung oder optional mit M12 Stecker
Multigas
Mit einem Durchflussmesser oder Durchflussregler können bis zu 10 verschiedene Gase gemessen und geregelt werden

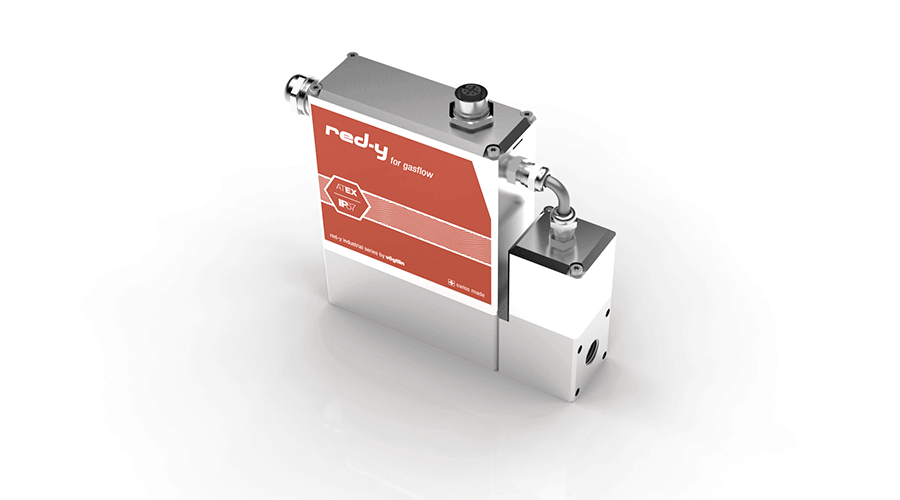

Profibus
Die Geräte sind mit Profibus-Schnittstelle erhältlich: Protokolle DP-V0, DP-V1
Hochwertige Bauteile sorgen für einen langen und störungsfreien Betrieb (gilt nicht für Kalibration, Optionen und Zubehör)

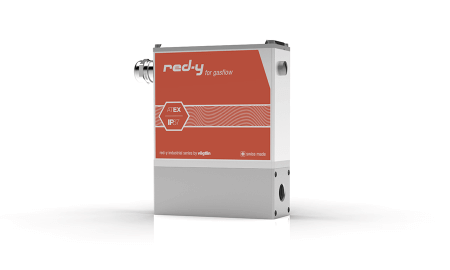

Thermischer Massedurchflussmesser mit IP67/NEMA 6 Schutz
Messbereiche bis 450 ln/min
Gasanschluss G¼” und G½”
Edelstahl 316L Ausführung

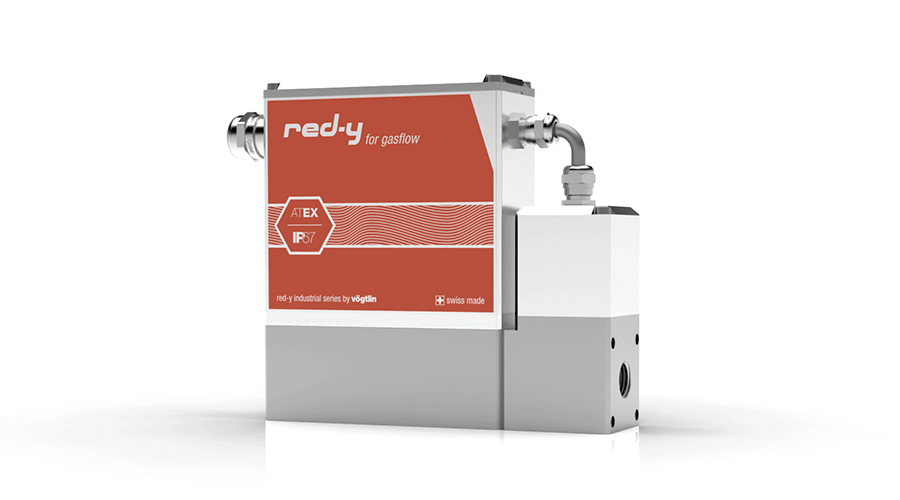

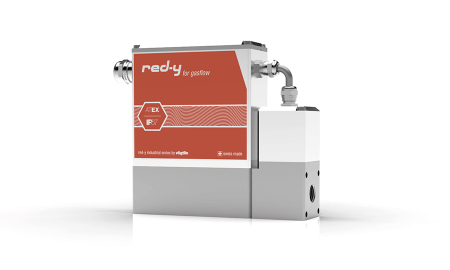

Thermischer Massedurchflussregler (MFC) mit IP67/NEMA 6 Schutz
Messbereiche bis 450 ln/min
Gasanschluss G¼” und G½”
Edelstahl 316L Ausführung

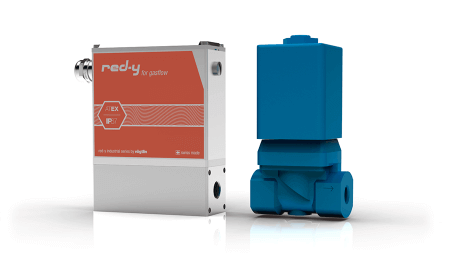

Thermischer Massedurchflussregler (MFC) mit externem Ventil und IP67/NEMA 6 Schutz
Messbereiche bis 450 ln/min
Gasanschluss G¼” und G½”
Edelstahl 316L Ausführung
Optimieren Sie Ihre Prozesse mit unseren massgeschneiderten & modularen Lösungen Für eine Vielzahl von Anwendungen bieten unsere Massedurchflussmesser und Massedurchflussregler eine wesentliche Vereinfachung & Optimierung von Prozessen.
» Einen Durchflussexperten kontaktieren
» Lesen Sie unsere Anwendungsberichte
| Messbereiche | |
| Luft/ Endwerte frei wählbar | Gasanschluss G¼” von 0 … 25 mln/min bis 0 … 60 ln/min Gasanschluss G½” von 0 … 60 ln/min bis 0 … 450 ln/min |
| Ausführungsvarianten | |
| “Standard” Die klassische Ausführung |
Genauigkeit: ± 1.0 % vom Endwert* Dynamik: 1 : 50 |
| “Hi-Performance” Mit höchster Genauigkeit und Dynamik (verfügbar für GIM < 200 ln/min / GIC < 150 ln/min (Luft)) |
Genauigkeit: ± 0.3 % vom Endwert + ± 0.5% vom Messwert* Dynamik: 1 : 100 *Bei analogen Signalen zusätzliche Genauigkeitsabweichung von ± 0.25 % vom Endwert möglich |
| Leistungsmerkmale | |
| Medien (Echtgaskalibrierung) | Luft*, O2*, N2, He, Ar, CO2, H2, CH4, C3H8 (andere Gase und Gasmischungen auf Anfrage) *O2/ N2 werden mit Luft kalibriert |
| Reaktionszeit | Reaktionszeit Messer (GIM): ± 80ms*; Regler (GIC): ± 500ms* *Abhängig von der Gerätekonfiguration & gemäss SEMI Standard E17-1011, 5-100% des Bereichs unter optimierten Bedingungen |
| Wiederholbarkeit | ± 0.2% vom Endwert (gemäss SEMI Standard E56-0309) |
| Langzeitstabilität | < 1% vom Messwert / Jahr |
| Speisung | 24 Vdc (18 – 30 Vdc), 15 Vdc auf Anfrage |
| Stromaufnahme Standard | Messer (GIM): max. 100mA; Regler (GIC): max. 250mA (GIC mit Ventil Typ 8 max. 490mA) |
| Stromaufnahme Profinet RT / EtherCAT |
Messer (GIM): max. 125mA; Regler (GIC): max. 340mA (GIC mit Ventil Typ 8 max. 560mA) |
| Arbeitsdruckbereich | 0.2 – 11 bar a (GIC mit Ventil Typ 4.5 und 8 bis max. 8 bar a) |
| Temperatur (Umgebung / Gas) | 0 – 50°C |
| Druckkoeffizient | < 0.2% / bar vom Messwert (typisch N2) |
| Temperaturkoeffizient | < 0.025% / °C auf Endwert Messbereichstyp |
| Aufwärmzeit | < 1 sec. für volle Genauigkeit |
| Werkstoffe | |
| Körper | Edelstahl 316L (Medienberührte Teile siehe Bedienungsanleitung) |
| Elektronisches Gehäuse | Aluminium |
| Dichtungen | EPDM (FDA), optional FKM sowie FFKM |
| Integration & Installation | |
| Ausgangssignale analog | 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V |
| Ausgangssignale digital | RS-485; Modbus RTU (Slave); Lab View-VIs verfügbar / Option: ProfiBus DP-V0, DP-V1 |
| Gasanschluss | G¼” (BSPP* female) bis 60 ln/min, G½” (BSPP* female) bis 450 ln/min *British Standard Pipe Parallel |
| Einlaufstrecke | Keine |
| Elektrischer Anschluss | PG-Kabelverschraubung / Optional: M12 Stecker (DIN-Standard) (beide Anschlüsse sind IP67 geschützt) |
| Einbaulage | Alle Einbaulagen sind möglich. Wir empfehlen horizontale Montage. Für weitere Informationen kontaktieren Sie bitte den Hersteller. |
| Sicherheit | |
| Prüfdruck | 16 bar a |
| Leckrate | < 1 x 10-6 mbar l/s He |
| Schutzart | IP67 (entspricht NEMA 6) |
| EMV | EN 61326-1 |
| ATEX Zertifizierung | II 3G nA IIC T4 Gc (Category 3 / Zone 2) / II 3D Ex tc IIIC T100°C Dc (Category 3 / Zone 22) |

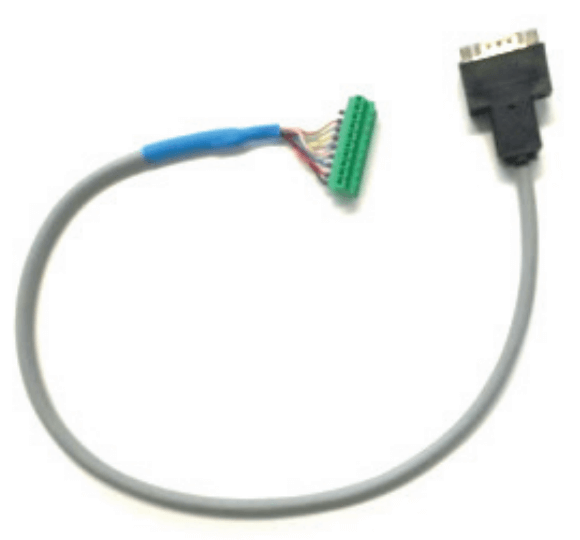

Kabel für Support oder Neukonfiguration, sowie Stecker und Prüfbescheinigungen
| Typ/Anschluss | Dichtung FKM | Dichtung EPDM |
|---|---|---|
| G1/4″ auf 6mm | Art.-Nr. 328-1011 | Art.-Nr. 328-1031 |
| G1/4″ auf 1/4″ | Art.-Nr. 328-1012 | Art.-Nr. 328-1032 |
| G1/4″ auf 12mm | Art.-Nr. 328-1013 | Art.-Nr. 328-1033 |
| G1/4″ auf 1/2″ | Art.-Nr. 328-1014 | Art.-Nr. 328-1034 |
| G1/2″ auf 12mm | Art.-Nr. 328-1006 | Art.-Nr. 328-1026 |
| G1/2″ auf 1/2″ | Art.-Nr. 328-1007 | Art.-Nr. 328-1027 |
| Typ/Anschluss | Dichtungen EPDM |
|---|---|
| G 1/4″ to D 25 | 328-1421 |
| G 1/2″ to D 50.5 | 328-1424 |
| Typ/Anschluss | Dichtung FKM |
|---|---|
| G1/4″ / 1/4″ VCR | Art.-Nr. 328-1190 |
| G1/2″ / 1/2″ VCR | Art.-Nr. 328-1191 |
VCO® & VCR® are registered Trademarks of Swagelok
| Typ/Anschluss | Dichtung NBR |
|---|---|
| G1/4″ auf 6mm | Art.-Nr. 328-1211 |
| G1/4″ auf 8mm | Art.-Nr. 328-1212 |
| G1/4″ auf 10mm | Art.-Nr. 328-1213 |
| G1/2″ auf 8mm | Art.-Nr. 328-1216 |
| G1/2″ auf 12mm | Art.-Nr. 328-1214 |
| G1/2″ auf 14mm | Art.-Nr. 328-1215 |
 | Software get red-y Produktinformation | Produkt Datenblätter |  |  | |
| red-y smart & industrial series Übersicht digitale Kommunikation | Produkt Datenblätter | | | |
| red-y industrial series Produktinformation | Produkt Datenblätter | | | |
| red-y industrial series Konfigurationskabel & Optionen | Zubehör Datenblätter | | |  |
| Tri-Clamp Verschraubungen | Zubehör Datenblätter | | | |
 | Software get red-y V5.7.1.3 | Software | | | |
| red-y smart series Bedienungsanleitung digitale Kommunikation | Bedienungsanleitungen | | | |
| red-y industrial series Bedienungsanleitung | Bedienungsanleitungen | | | |
| red-y industrial series Konformitätserklärung CE | Zertifikate/Erklärungen | | | |
| red-y industrial series Quick Start Guide | Bedienungsanleitungen | | | |
| LabVIEW VIs (LabVIEW 2010 und höher) | Software | | | |
| LabVIEW VIs (LabVIEW 2011 und höher) | Software | | | |
| LabVIEW VIs (LabVIEW 6 und höher) | Software | | | |
| LabVIEW VIs (LabVIEW 8.6 und höher) | Software | | | |
| red-y smart & industrial series EtherCAT ESI Datei V1.04 | Software | | | |
| red-y smart & industrial series Bedienungsanleitung EtherCAT | Bedienungsanleitungen | | | |
| red-y smart & industrial series Tutorial EtherCAT TwinCat | Bedienungsanleitungen | | ||
| red-y smart & industrial series Profinet GSDML Dateien | Software | | | |
| red-y smart & industrial series Bedienungsanleitung Profinet | Bedienungsanleitungen | | ||
| red-y smart & industrial series Tutorial Profinet TwinCat | Bedienungsanleitungen | | ||
Welchen Einfluss hat eine andere Referenz-Temperatur?
Der Bezugsdruck ist bei allen Einheiten auf 1013,25 mbar ausgelegt. Möchten Sie z.B. den Unterschied zwischen 0°C und 20°C errechnen, lautet die Formel wie folgt:
(Durchfluss bei 0°C /273.15)*293.15
Beispiel: 100 ln/273.15*293.15 = 107,32 ls
Dies entspricht einer Korrektur von 0,366% pro Grad Celsius
Wie gross ist der Einfluss, wenn sich die Betriebsbedingungen ändern (Druck und Temperatur)?
Die thermische Massedurchflussmesser und Regler messen direkt die Anzahl der Gasmoleküle (Masse), welche am Sensor vorbeiströmen. Dieses Messprinzip erlaubt grosse Schwankungen der Temperatur und des Druckes ohne dass das Messergebnis stark beeinflusst wird.
Eine ausgeklügelte Temperaturkompensation bewirkt kaum messbare Unterschiede im Bereich zwischen 0…50°C.
Auf welche Referenzbedingungen (Druck und Temperatur) sind die Geräte ausgelegt?
Gase lassen sich komprimieren. Das Volumen verändert sich, wenn sich die Temperatur und/oder der Druck sich ändern. Folglich muss bei der Angabe eines Gasvolumens immer auch noch die Bezugstemperatur und der Bezugsdruck angegeben werden.
Unsere Angaben richten sich nach der Vorgabe der DIN 1343 (Normbedingungen):
Temperatur Tn = 273,15 K, entspricht 0‘°C Druck Pn = 1013,25 mbar abs
Siehe auch: http://de.wikipedia.org/wiki/Normbedingungen
Nicht alle verstehen unter Normbedingungen das Gleiche. Beim Referenzdruck sind sich alle einig, jedoch bei der Referenztemperatur gibt es Unterschiede:
Um Missverständnisse zu vermeiden, sind die Referenzbedingungen in unserer Korrespondenz klar ersichtlich.
Auf Wunsch liefern wir die Geräte auch mit einer anderen Referenz-Temperatur (z.B. bezogen auf Raumtemperatur 20°C).
Wie können die Geräte angesteuert werden?
Die Mess- und Regelparameter der red-y smart series und der red-y industrial series können analog und digital ausgelesen oder angesteuert werden.
Geräte mit dem PC verbinden: Was wird benötigt?
Vögtlin bietet umfassendes Zubehör an, damit die Geräte mit sehr geringem Aufwand direkt über einen PC betrieben werden können. Mehr dazu:
» Kabelzubehör zu red-y smart series
Die kostenlose Software get red-y bietet im Zusammenhang mit der digitalen Kommunikation eine Vielzahl von Möglichkeiten:
Messbereich zu gross/ klein: Kann der Endwert vom Gerät vor Ort angepasst werden?
Die digitalen Durchflussmesser und Regler der red-y smart & industrial series haben einen sehr grossen Dynamikbereich. In einem gewissen Umfang kann der Endwert vor Ort umgestellt werden.
Sie können die Massedurchflussmesser und Regler für Gase mit der Software get-red-y umprogrammieren. Für die Freigabe dieser Funktion können Sie ein Tagespasswort anfordern. Nehmen Sie dazu mit Ihrem Vertriebspartner Kontakt auf.
Können die Geräte auch im Unterdruck eingesetzt werden?
Es ist grundsätzlich möglich, die thermischen Massedurchflussmesser und Regler red-y for gasflow im Unterdruckbereich einzusetzen. Die Eigenschaft des Sensors erlaubt eine genaue Durchflussmessung bis 100 mbar abs.
Bei den Durchflussreglern wird meist nach dem Regelventil ein Unterdruck erzeugt. Die Ventile sind Vakuumdicht. Dennoch ist im Vakuumbetrieb folgendes zu beachten:
Die Geräte haben einen grösseren Druckverlust im Vakuumbetrieb. Die Verrohrung sollte deshalb möglichst gross ausgelegt werden. Die Gefahr von Kondensatbildung ist im Vakuumbetrieb zu beachten.
Welche Angaben benötigen wir für die Auslegung der Geräte?
Damit Sie die Messgeräte optimal nutzen können, sind wir Ihnen dankbar, wenn Sie uns Ihre Anwendung nach Möglichkeit kurz beschreiben können.
Im Beispiel einer Verbrauchsmessung beachten wir speziell folgendes:
Grundsätzlich benötigen wir folgende Informationen:
Muss die Einbaulage beachtet werden?
Grundsätzlich können die Massemesser und Masseregler red-y for gasflow in jeder Einbaulage montiert werden. Bei höheren Drücken und bei schweren Gasen wie Krypton kann sich ein leichter Nullpunkt-Drift einstellen. Deshalb empfehlen wir nach Möglichkeit die Geräte horizontal einzusetzen.
Bei einem Druckregler mit kleinem Messbereich muss die Montageposition bekannt sein. Durch das Eigengewicht der Druckmesszelle kann es zu einem Nullpunkt-Drift kommen.
Muss eine Aufwärmzeit beachtet werden?
Alle Geräte der red-y for gasflow Baureihe sind sofort betriebsbereit. Es ist keine Aufwärmzeit zu berücksichtigen.
Welchen Einfluss hat die Feuchtigkeit des Gases?
Feuchtes Gas bis ca. 97% rH hat nur einen geringen Einfluss auf die Messgenauigkeit. Es ist jedoch mit geeigneten Verfahren darauf zu achten, dass sich im Messgerät kein Kondensat bilden kann. Das Kondensat setzt sich auf dem Sensor fest und führt zu Fehlmessungen. Falls ein Messgerät mit Kondensat in Berührung gekommen ist, kann man dieses meist mit einem trockenen Gas wie N2 spülen. Siehe hierzu auch die Hinweise in der Bedienungsanleitung.
Geräte-Parameter: Welche Parameter können vor Ort selber verändert werden?
Die Geräte-Parameter werden nach Ihren Angaben konfiguriert.
Mit Hilfe der Software get-red-y können folgende Parameter eingestellt werden:
Muss ein Filter vorgesehen werden?
Grundsätzlich muss bei Flaschengasen oder bei sauberen und trockenen Gasen kein Filter eingesetzt werden.
Eine Gefahr besteht jedoch bei der Inbetriebnahme der Geräte, da oft Schmutzteile in der Leitung vorhanden sind. Es empfiehlt sich, ein Bypass System zu installieren, damit die Leitung gespült oder bei allfälligen Reparaturen freigelegt werden kann.
Wird mit Umgebungsluft gearbeitet, empfiehlt sich die Installation eines Feuchtigkeits- und Staubfilters.
Fehlersuche: Gibt es eine Checkliste?
In der Troubleshooting-Liste in den Bedienungsanleitungen haben wir Fehlerbilder, mögliche Ursachen und allfällige Massnahmen zusammengestellt. Sollten Sie Ihr Fehlerbild nicht erkennen oder die vorgeschlagene Massnahme keinen Erfolg haben, nehmen Sie mit Ihrem Vertriebspartner Kontakt auf. Bitte beachten Sie bei einer Rücksendung des Gerätes das Kapitel ‚Rücksendungen‘ in der Anleitung. Zu den Bedienungsanleitungen.
Wie können die Geräte gereinigt werden?
Je nach Art der Verschmutzung können die Geräte vor Ort gereinigt werden. Mehr zu diesem Thema finden Sie in den jeweiligen Bedienungsanleitungen.
Gibt es im Störungsfalle die Möglichkeit einer Fernwartung?
In vielen Fällen ist es für unseren Service und für die Kunden wesentlich einfacher, wenn wir direkt auf den PC des Kunden zugreifen können. Oft sind nur Kleinigkeiten die Ursache für eine Fehlfunktion der Geräte. Nehmen Sie mit uns Kontakt auf.
Die kostenlose Software TeamViewer für Remote-Support können Sie hier herunterladen.
Periodische Kalibrierung: Wie oft müssen die Geräte kalibriert werden?
Der Anwender legt das Kalibrierintervall selber fest.
Folgende Fragen/Punkte können dabei helfen:
Wo finde ich die Informationen zur Firmware und Hardware Version eines Geräts?
Öffnen Sie get red-y und nachdem Ihr Gerät erkannt wurde, wählen Sie das Menü “Übersicht”.
In obigem Beispiel hat das Gerät die FW Version 6.1.09 und die Hardware Platine die Version 6.0.03 (oft auch als 6.0.3 dokumentiert)
Mehr zur Release-Note Geräte-Firmware-Versionen:
https://www.voegtlin.com/data/vog-release-notes-smart-series-firmware.txt
Wie aktualisiere ich die Geräte Firmware?
1. Stellen Sie zunächst sicher, dass Sie die neueste get red-y Version installiert haben, siehe: Ist die neuste Version von get red-y installiert?
2. Öffnen Sie get red-y. Nachdem Ihr Gerät erkannt wurde, wählen Sie das Menü „Extras“ und „Firmware-Update“.
3. Die neueste kompatible Firmware, die für Ihre Geräteversion verfügbar ist, wird automatisch wie folgt angezeigt:
Hinweis: Nur die neuste kompatible Firmware, die für Ihr Gerät verfügbar ist, wird aufgelistet (in diesem Beispiel handelt es sich um die Version 6.1.11).
Um Ihr Gerät zu aktualisieren, wählen Sie “Update”.
Hinweis: Das Firmware Update/ downgrade ist nur über eine 4-wire Verbindung möglich.
Die folgende Firmware/Bedienungsanleitungen werden für Ihre Geräteversion gültig:
History
smart/industrial 3 – (beginnend mit SN 109999) – No update
smart/industrial 4 – (beginnend mit SN 110000) – smart_4.4.12.rfw
smart/industrial 5 (4s) – (beginnend mit SN 150000) – smart_5.4.15.rfw
ab dem 10. November 2021
smart/industrial 6 (beginnend mit SN 160000) – smart_6.1.12.rfw
Software get red-y – Bedienungsanleitung get red-y Software
Wie kann ich eine Geräte Firmware downgraden?
1. Stellen Sie sicher, dass Sie die get red-y Software Version 5.7.0.5 oder höher verwenden.
2. Um ein Downgrade durchzuführen, müssen Sie den “Expertenmodus” auf einer get red-y Basislizenz* mit einem Tagespasswort aktivieren, indem Sie sich direkt an unseren Vögtlin Instruments Service und Support wenden: service@voegtlin.com
*Ihre Lizenzberechtigung wird unten rechts im get red-y Fenster angezeigt
3. Geben Sie Ihr Tagespasswort unter “?”ein:
4. Achten Sie darauf, dass Ihr Gerät erkannt wurde, und wählen Sie dann das Menü:
Extras > Firmware Update
5. Wählen Sie den “Experten-Modus” und in der Firmware-Liste z.B. die FW-Version 6.1.09 und klicken Sie auf ” Update”.
Hinweis: Das Firmware Update/ downgrade ist nur über eine 4-wire Verbindung möglich.
Wie passe ich die Kommunikationseinstellungen an (Baudrate, Parität, Stopp-Bits)?
Bitte beachten Sie, dass die seriellen Einstellungen Ihres Gerätes und der get red-y 5 Software (oder Ihrer SPS) identisch sein müssen, um eine Kommunikation zwischen beiden zu ermöglichen.
Die Einstellungen für Parität und Stopp-Bits, zusätzlich zur Baudrate, sind nur für smart6 Geräte ab Firmware v6.0.14 verfügbar und werden von der get red-y Software ab Version 5.7.0.6 unterstützt.
Einstellungen auf Ihrem Gerät:
Ändern Sie zuerst die Einstellungen auf Ihrem Gerät mit Hilfe des Register Tools der Software get red-y. Für die Freischaltung dieser Register-Tool-Funktion müssen Sie bei unserem Service ein Tagespasswort anfordern.
1. Öffnen Sie get red-y
2. Klicken Sie auf das Fragezeichen (?)
3. Klicken Sie auf ” Tagespasswort ” und geben Sie das von uns erhaltene Tagespasswort ein
4. Durch Klicken auf die rechte Maustaste innerhalb der Geräteliste erscheint das Kontextmenü
5. Klicken Sie auf Register Tool
6. Im Feld Registeradresse wählen Sie “Baudrate” (=Register 0x5200)
7. Durch Auswahl der Option “Lesen” wird der Standardwert “5” angezeigt.
Hinweis: Um Baudrate, Parität und Stopbits zu ändern, müssen Sie einen eindeutigen Wert mit 3 Digits der gewünschten Einstellung aus der untenstehenden Tabelle auswählen.
8. Nun müssen Sie einen 3-stelligen Wert eingeben und “Schreiben” wählen.
Da die Änderungen nicht mehr nur an der Baudrate vorgenommen werden, müssen wir 3 Digits verwenden, die immer eine Änderung an allen drei Parametern bewirken.
Das Register hat nun drei Digits, die das Verhalten wie in der folgenden Tabelle angegeben steuern:
9. Da sich die Standard-Kommunikationseinstellungen unter der get red-y Software nun von denen auf Ihrem Gerät unterscheiden, erscheint die Fehlermeldung «Schnittstellenänderung».
Einstellungen Software get red-y (oder SPS):
Um das Gerät über die get red-y Software zu finden, müssen dieseriellen Einstellungen der Software mit den Einstellungen des Gerätes übereinstimmen.
10. Öffnen Sie die Software get red-y
11. Wählen Sie Einstellungen
12. Stellen Sie “Stopp-Bits”, “Parität”, “Baudrate” entsprechend den Geräteeinstellungen ein und bestätigen Sie mit Ok.
Folgen Sie uns:
Vögtlin Instruments GmbH
gas flow technology
St. Jakob-Strasse 84
4132 Muttenz, Schweiz
Vögtlin Instruments GmbH
ist ein Unternehmen von TASi Measurement
©2024 Vögtlin Instruments GmbH Schweiz · Alle Rechte vorbehalten.
