Exakt dosieren mit den Präzisions-Regelventilen für Gase & Flüssigkeiten

Präzisions-Regelventile für Gase M-Flow

Die M-Flow Nadelventile von Vögtlin wurden für präzise Dosierungen von Gasen und Flüssigkeiten entwickelt und eignen sich hervorragend für OEM Anwendungen.

Die Ventile kommen in unseren Schwebekörper Durchflussmessern Q-Flow und in den batteriebetriebenen digitalen Massemessern red-y compact series zum Einsatz.

Dichtschliessendes Ventil

Die feinregulierbaren Nadelventile sind sehr dichtschliessend

Verschiedene Bauformen

Die Ventile sind als Durchgangsventile oder als Ventilpatronen zum Eigeneinbau erhältlich

Diverse Drehknöpfe

Es stehen verschiedene Drehknöpfe zur Auswahl:

  • Standard Drehknopf
  • Drehknopf mit Verstellsicherung
  • Innensechskant und Kontermutter anstelle vom Drehknopf
  • Digiturn mit Anzeige, 100er Teilung

Aluminium oder Edelstahl

Die Grundkörper sind in Aluminium oder Edelstahl erhältlich. Dichtungswerkstoffe FKM, EPDM oder FFKM

3 Jahre Garantie

Hochwertige Bauteile sorgen für einen langen und störungsfreien Betrieb (gilt nicht für Kalibration, Optionen und Zubehör)

Technische Daten Präzisions-Regelventile M-Flow

M-Flow 25 M-Flow 35
Anschluss G 1/4″ G 1/2″
Armaturwerkstoff Aluminium eloxiert oder Edelstahl 1.4305 Aluminium eloxiert
Dichtungswerkstoff FKM, EPDM oder FFKM FKM
Durchgangsventil
Ventileinsatz/Patrone
Rechtsschliessend
Leckrate < 1 x 10-5 mbar l/s He < 1 x 10-5 mbar l/s He
Druckbeständigkeit 40 bar 40 bar
Temperaturbereich -40 °C bis 100 °C -40 °C bis 100 °C

Ausführungen & Optionen M-Flow Nadelventile

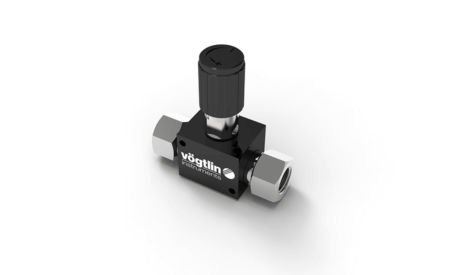

Präzisions-Nadelventile M-Flow für Gase – Standard Drehknopf



M-Flow Nadelventil
Standard Drehknopf
Erhältlich als G¼” und G½” Aluminium Ausführung oder als G¼” Edelstahl 1.4305 Ausführung

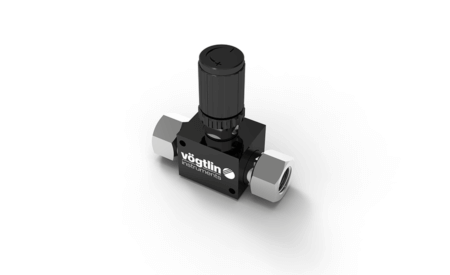

Präzisions-Nadelventile M-Flow für Gase – Standard Drehknopf mit Verstellsicherung



M-Flow Nadelventil
Standard Knopf mit Verstellsicherung
Erhältlich als G¼” und G½” Aluminium Ausführung oder als G¼” Edelstahl 1.4305 Ausführung

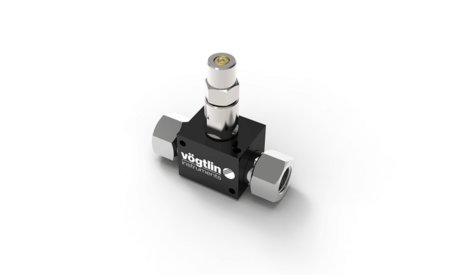

Ventil mit Innensechskant und Kontermutter anstelle vom Drehknopf



M-Flow Nadelventil
Ventil mit Innensechskant und Kontermutter
anstelle vom Drehknopf
Erhältlich als G¼” und G½” Aluminium Ausführung oder als G¼” Edelstahl 1.4305 Ausführung

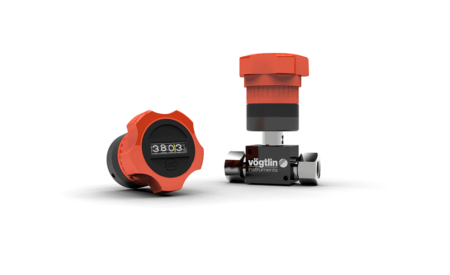

Präzisions-Nadelventile M-Flow für Gase – Digiturn



M-Flow Nadelventil
Digiturn mit Anzeige, 100er Teilung
Erhältlich als G¼” und G½” Aluminium Ausführung oder als G¼” Edelstahl 1.4305 Ausführung
