PRECISION GAS FLOW METERS & GAS FLOW CONTROLLERS

Kabelzubehör für die thermischen Massedurchflussmesser und Massedurchflussregler der red-y smart series

Zubehör für die thermischen Massenmesser und Massenregler der red-y smart series

Vögtlin bietet ein abgestimmtes Angebot an Kabeln und Netzgeräten für einen sofortigen Einsatz der Massedurchflussmesser und Regler der red-y smart series.

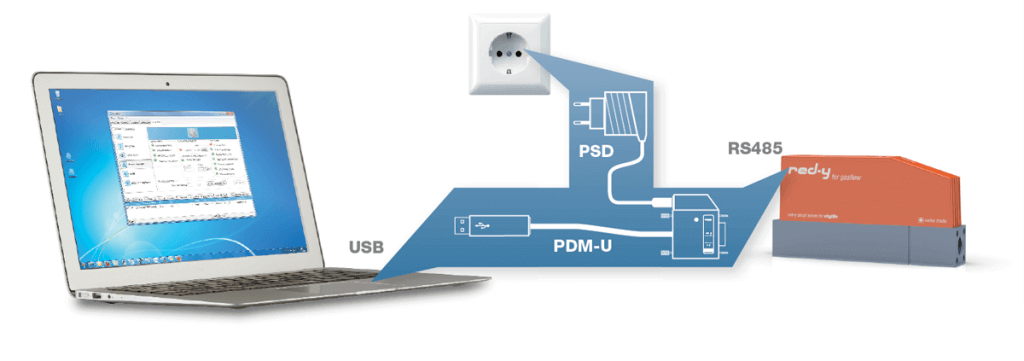

Welche Kabel werden für den Anschluss von einem Massedurchflussmesser oder Regler an einen PC benötigt?

Einen Massestrommesser oder Massestromregler an einen PC anschliessen

PDM-U 328-2180 – Power Digital Module USB (1.5m)
Digitales Kommunikationskabel PC/red-y (Aktive Pegelwandlung USB/RS485)

PSD – Plug-Type Power Supply Device (1.8m)
Steckernetzteil 24Vdc, ca. 0.5A (12 W)

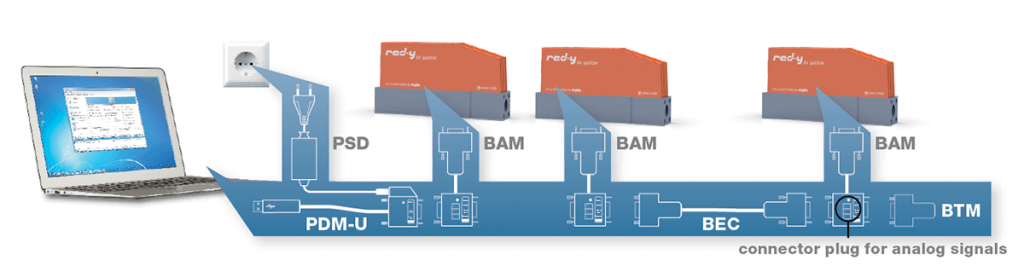

Welche Kabel werden für den Anschluss von mehreren Massedurchflussmessern oder Reglern an einen PC benötigt?


USB Anschluss für mehrere Massedurchflussmesser und Regler an einen PC

PDM-U 328-2180 – Power Digital Module USB (1.5m)
Digitales Kommunikationskabel PC/red-y (Aktive Pegelwandlung USB/RS485)

BAM 328–2151 Bus Analog Module (0.1m)
Für den Anschluss von jeweils einem Gerät
(z.B. für drei angeschlossene Geräte werden drei BAM Module benötigt)

BTM 328–2139 Bus Terminator Module
Abschlusswiderstand für Bus

PSD – Desktop Power Supply Device (2m)
Tischnetzteil 24Vdc, ca. 2.2A (53 W)

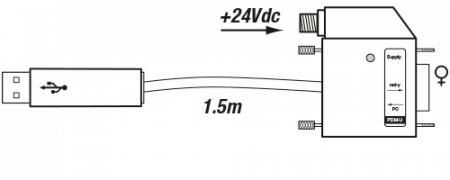

PDM-U 328-2180 – Power Digital Module USB (1.5m)

PDM-U 328-2180 – Power Digital Module USB (1.5m)

Digitales Kommunikationskabel PC/red-y mit galvanischer Trennung
Aktive Pegelwandlung USB/RS485
Speisung mit Netzteil PSD

» PDM-U PDF Datenblatt

USB Kabel für digitale Massenmesser und Massenregler

BAM 328-2151 – Bus Analog Module (0.1m)

BAM 328-2151 – Bus Analog Module (0.1m)

D-Sub Netzwerkknoten, digitale Weiche mit zusätzlichem analogen Ist- und Sollwertanschluss über Schraubklemme
inkl. steckbare Schraubklemme

» BAM PDF Datenblatt

Mass Flow Meters and Controllers - Bus Analog Module BAM

PSM 328-2152 – Power Separator Module

PSM 328-2152 – Power Separator Module

D-Sub Knoten mit Anschluss für Spannungsversorgung
mit Trennerfunktion für zusätzliche Speisung mit Netzteil PSD

» PSM PDF Datenblatt

Mass Flow Meters and Controllers - Power Separator Module PSM

BEC – Bus Extension Cable (0.5/2.0/5.0m)

BEC – Bus Extension Cable (0.5/2.0/5.0m)

Verlängerungskabel für digitale Kommunikation und analoge Signale

LängeArt-Nr.
0.5 m328-2160
2.0 m328-2161
5.0 m328-2162

» BEC PDF Datenblatt

Mass Flow Meters and Controllers - Bus Extension Cable BEC

BTM 328-2139 – Bus Terminator Module

BTM 328-2139 – Bus Terminator Module

Abschlusswiderstand für Bus
Immer empfohlen für Bus-Struktur!

» BTM PDF Datenblatt

Mass Flow Meters and Controllers - Bus Terminator Module BTM

PAC 328-2164 – Power Analog Cable (3.0m)

PAC 328-2164 – Power Analog Cable (3.0m)

D-Sub Stecker mit Kabel zum Anschluss an z.B. SPS
für Betrieb mit analogen Soll- und Istwertsignalen für Messer/Regler
Lose Enden mit Kabelendhülsen

» PAC PDF Datenblatt

Mass Flow Meters and Controllers - Power Analog Cable PAC

PDC 328-2165 – Power Digital Cable (3.0m)

PDC 328-2165 – Power Digital Cable (3.0m)

D-Sub Stecker mit Kabel zum Anschluss an z.B. SPS für digitalen Betrieb Messer/Regler (Modbus)
Lose Enden mit Kabelendhülsen

» PDC PDF Datenblatt

Mass Flow Meters and Controllers - Power Digital Cable PDC

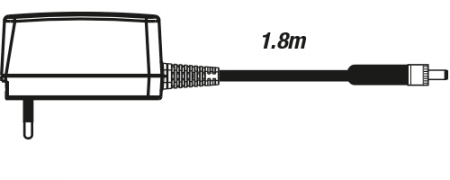

PSD – Plug-Type Power Supply Device (1.8m)

PSD – Plug-Type Power Supply Device (1.8m)

Steckernetzteil
Eingang: 100 – 240Vac, 50 – 60Hz
Ausgang: 24Vdc, ca. 0.5A (12W),
Hohlstecker mit Verriegelung, 2.1/5.5mm

SteckerArt-Nr.
EURO328-2311
US328-2312
UK328-2313
AU/NZ328-2314
CN328-2315

Zusätzliche austauschbare Primärstecker auf Anfrage

» PSD PDF Datenblatt

Steckernetzteil für Massendurchflussregler

PSD – Desktop Power Supply Device (2m)

PSD – Desktop Power Supply Device (2m)

Tischnetzteil
Eingang: 100 – 240Vac, 50 – 60Hz, 1.1A
Ausgang: 24Vdc, ca. 2.2A (53W),
Hohlstecker 2.1/5.5mm

SteckerArt-Nr.
EURO328-2233
US328-2238
UK328-2239
AU/NZ328-2237

» PSD PDF Datenblatt

Mass Flow Meters and Controllers - Desktop Power Supply Device PSD

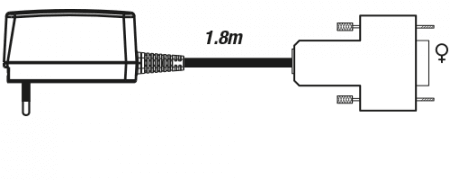

PSD – Plug-Type Power Supply Device für Display SPOT / SETSPOT (1.8m)

PSD – Plug-Type Power Supply Device für Display SPOT / SETSPOT (1.8m)

Steckernetzteil für direkte Speisung eines red-y smart’s mit Option Display (Auslesen / Bedienung
nur via Display-Funktion)

Eingang: 100 – 240Vac, 50 – 60Hz
Ausgang: 24Vdc, ca. 0.5A (12W), D-Sub Stecker

SteckerArt-Nr.
EURO328-2321
US328-2322
UK328-2323
AU/NZ328-2324
CN328-2325

Zusätzliche austauschbare Primärstecker auf Anfrage

Steckernetzteil für Massendurchflussregler mit Display Option Spot/Setspot

Brauchen Sie mehr Unabhängikeit?

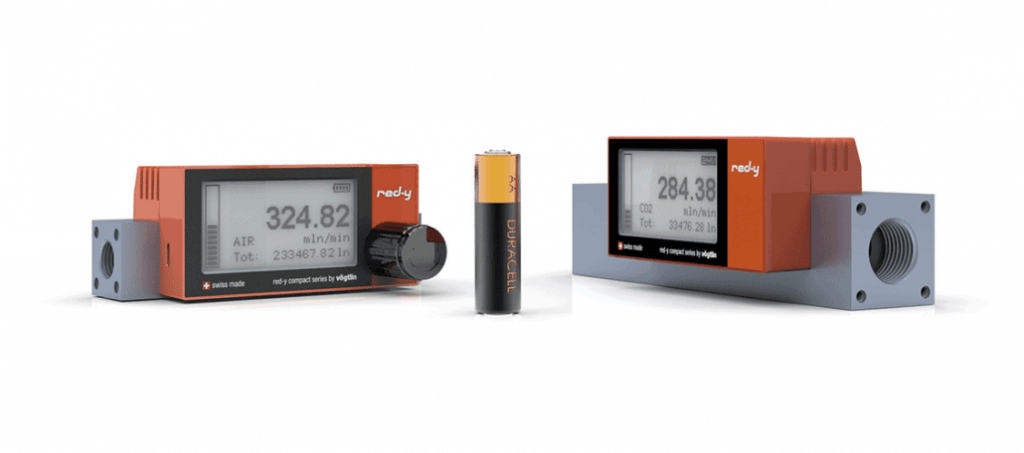

Batteriebetriebene Massestrommesser für Gase mit integrierter Anzeige red-y compact series

Der weltweit erste und einzigartige batteriebetriebene Massedurchflussmesser für Gase mit integrierter Touch-Anzeige.

Neben intelligenten Alarmfunktionen zeichnen sich die Geräte durch präzise und schnelle Messung aus..

» red-y compact series

Geräte-Management einfach gemacht!

Messen und Regeln oer Mausklick

Greifen Sie auf Ihre Mess- und Regelgeräte per Mausklick zu.

Mit der kostenlosen Software get red-y hat der Anwender über den PC Zugriff auf alle angeschlossenen Mess- und Regelgeräte. Neben der Anzeige wichtiger Geräteinformationen können verschiedene Betriebsparameter eingesehen und verändert werden.

» Software get red-y
