Prüfung von Motorbauteilen auf Lunkereinschluss in Kühlwasser,- und Ölkanälen
Um eine gleichbleibende Qualität in der Herstellung von Spritzgussteilen für den Motorenbau gewährleisten zu können, muss ein einwandfreies Durchströmen von Kanälen sichergestellt sein.
Der gegebene Prüfdruck und das Messen des Durchflusses geben Aussage über die Qualität des zu prüfenden Bauteiles.
Gutteil
Schlechtteil
Anwendung
Bei der Herstellung von Motorbauteilen im Spritzgussverfahren können in verdeckten Kanälen Lunkereinschlüsse entstehen. Diese verursachen eine Verengung des Kanales und können bis zu einem Komplettverschluss führen. Ein einwandfreies Durchströmen des entsprechenden Mediums ist nicht mehr gewährleistet.
Bisher war nur eine Einzelstückprüfung mittels endoskopischen Messverfahrens möglich. Dies war sehr zeitaufwendig und konnte nicht, unter Berücksichtigung von kurzen Taktzeiten, automatisiert werden.
Herausforderung
Ein Messverfahren bereitzustellen, welches es ermöglicht das Bauteil in möglichst kurzen Taktzeiten auf Einschlüsse zu prüfen.
Lösung

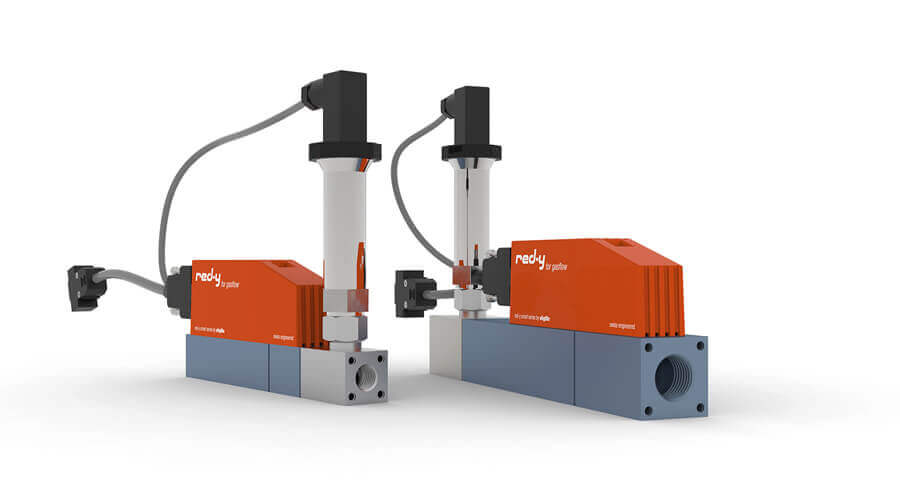

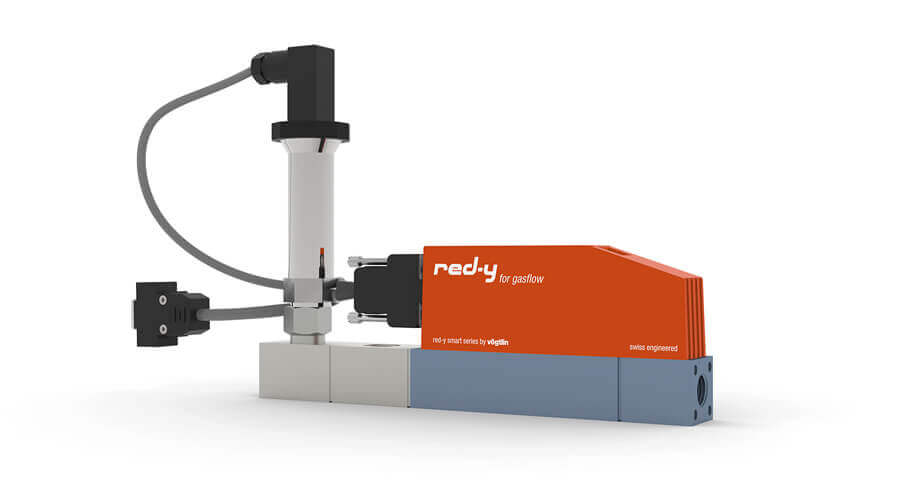

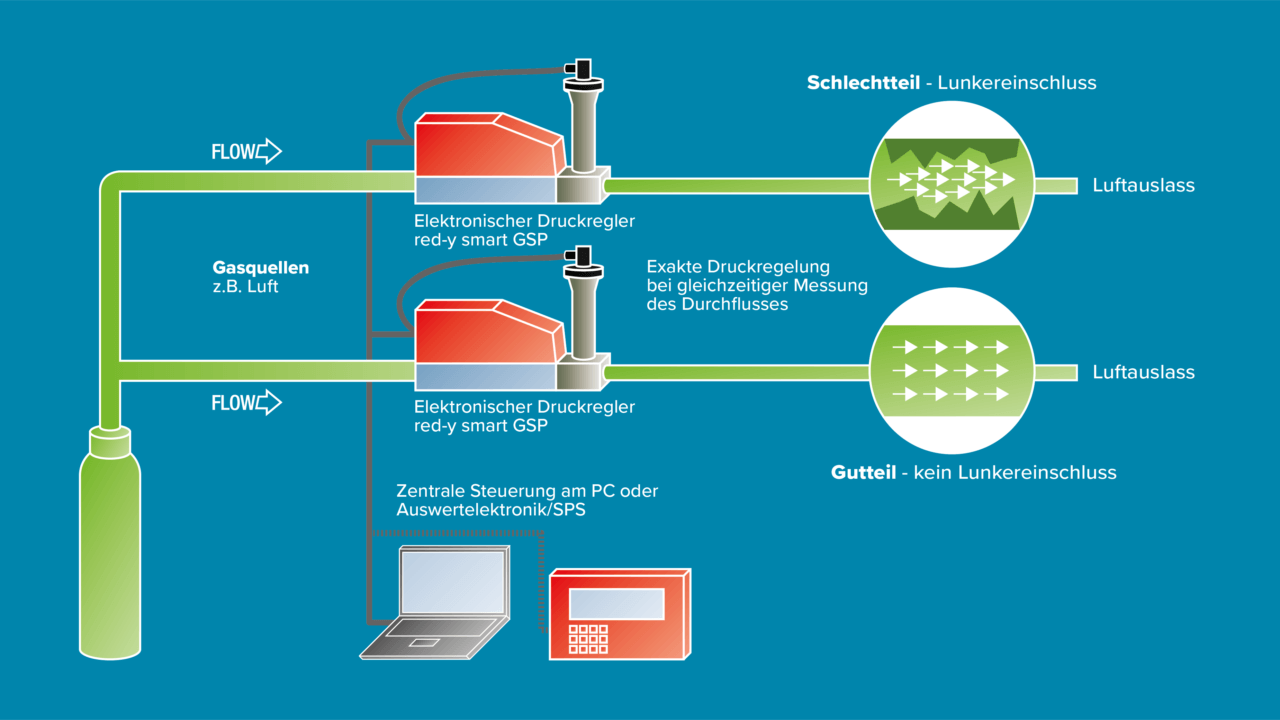

Der elektronische Druckregler von Vögtlin, ausgestattet mit einem Drucktransmitter, bietet einen umfassenden Ansatz. Diese fortschrittliche Lösung ermöglicht die Bestimmung von Verengungen oder Blockaden in Kanälen durch die Verwendung eines vorgegebenen Prüfdrucks und der exakten Messung des Durchflusses. Dadurch können in sehr kurzer Taktzeit Unterschiede zwischen akzeptablen und fehlerhaften Teilen sehr schnell festgestellt werden.
Der Kunde führt zunächst einen Lecktest für das Gesamtsystem durch. Das Gutteil wird durch endoskopische Untersuchung festgelegt und als „Masterteil“ für die Prüfung bestimmt. Nun wird der Durchfluss bei Prüfdruck 30 mbar ü ermittelt. Dieser Wert gilt als Richtwert für die Beurteilung der zu prüfenden, weiteren Serienteile.
Je nach Größe der u.U. vorhandenen Lunkereinschlüsse ergibt sich ein geringer bis signifikanter Abfall des Durchflusses bei gleichbleibendem Prüfdruck.
Somit ist es möglich kostengünstig und effektiv schwerzugängliche Hohlräume/Kanäle sicher zu prüfen.
Hauptmerkmale
- Druckregler mit Durchflussmessung/Begrenzung
- Durchflussregler mit Druckmessung
- Hohe Wiederhol,- und Zuverlässigkeit
- Sichere und schnelle Regelung
- Kompakte Einheit mit hochwertigen Bauteilen
- MEMS-Sensortechnologie
Verfügbare Schnittstellen
- Analog
- Modbus RTU
- Profibus DP-V0/DP-V1
- Profinet
- EtherCAT
- EtherNet/IP
Empfohlene Produkte:
Anwendungsbericht herunterladen: Prüfung von Motorbauteilen
auf Lunkereinschluss
 | Anwendungsbericht Prüfung Lunkereinschluss | Anwendungsberichte |  |  |
