Gaszusammenführungssysteme

Integrierte Lösungen mit modularen Gasblock-Systemen

Modulares Gaszusammenführungssystem für Massendurchflussregler

Die modularen Gas-Zusammenführungssysteme von Vögtlin ermöglichen die einfache Integration mehrerer digitaler Durchlussmesser und Durchflussregler der red-y smart series in ein kombiniertes System. Zur Auswahl stehen Blöcke mit und ohne Rückschlagsventil.

Gaszusammenführungssysteme red-y smart series

Ausführungen

Ausführung mit G¼“ Innengewinde in Alu, Dichtungen FKM*
Lieferung inkl. Montageschrauben, Dichtungen und Anschlussnippel G¼“ (am Ausgang)

Spezifikation Rückschlagsventil: Durchflusslimite 60 ln/min /
Druckverlust ∆p 1.2 bar / Leckrate (Helium) < 1 x 10-6 mbar l/s

Die Systeme sind als Selbstmontage-Kit oder montiert / Leck getestet erhältlich.


Gaszusammenführungungsblöcke
OHNE Rückschlagsventil
MIT Rückschlagsventil

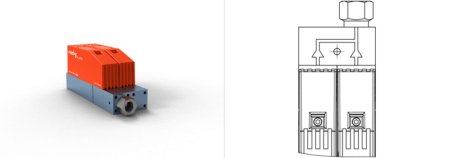

Gaszusammenführungungsblock GZB21/GRB21
Artikel-N° 327-6051

GZB21
2 Eingänge – 1 Ausgang
Dimension (L x B x H):
50 x 25 x 25mm

Artikel-N° 327-6054

GRB21
2 Eingänge – 1 Ausgang
Dimension (L x B x H):
50 x 25 x 25mm

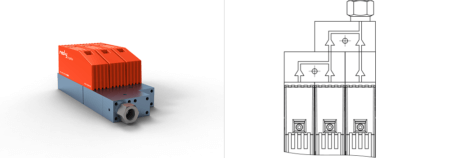

Gaszusammenführungungsblock GZB31/GRB31
Artikel-N° 327-6052

GZB31
3 Eingänge – 1 Ausgang
Dimension (L x B x H):
75 x 50 x 25mm

Artikel-N° 327-6055

GRB31
3 Eingänge – 1 Ausgang
Dimension (L x B x H):
75 x 50 x 25mm

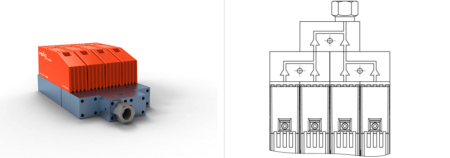

Gaszusammenführungungsblock GZB41/GRB41
Artikel-N° 327-6053

GZB41
4 Eingänge – 1 Ausgang
Dimension (L x B x H):
100 x 50 x 25mm

Artikel-N° 327-6056

GRB41
4 Eingänge – 1 Ausgang
Dimension (L x B x H):
100 x 50 x 25mm


Einzelblock in Edelstahl
OHNE Rückschlagsventil
MIT Rückschlagsventil

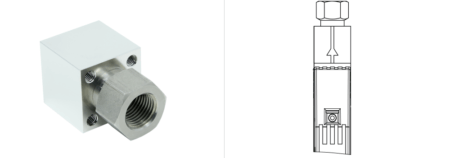

Gaszusammenführungungsblock GZB11/GRB11
Artikel-N° 327-6150

GZB11
ohne Rückschlagsventil
(Distanzstück)
Dimension (L x B x H):
25 x 25 x 25mm

Artikel-N° 327-6154

GRB11
mit Rückschlagsventil
Dimension (L x B x H):
25 x 25 x 25mm


*Optional: G1/8″ Innengewinde für Ausgang, Dichtungswerkstoff EPDM
Gaszusammenführungsblöcke mit mehr als 4 Kanälen und Ersatzteile auf Anfrage
